Wi-Fi模块TLN13UA06是远嘉科技推出的新一代嵌入式Wi-Fi模块产品，软、硬件接口全面
兼容TLG10UA03，体积小，功耗低。本产品采用UART接口，内置IEEE802.11协议栈以及
TCP/IP协议栈，能够实现用户串口到无线网络之间的转换。
TTLN13UA06模块支持串口透明数据传输模式，使传统的串口设备可轻松接入无线网络。
本产品通过FCC/CE、RoHS等认证，所采用的Wi-Fi SOC芯片通过802.11n标准认证。 串口转Wi-Fi模块TLN13UA06 低功耗232转无线模块
结构展示
产品特点
|
•双排（2 x 4）插针式接口 |
•支持快速联网 |
产品功能

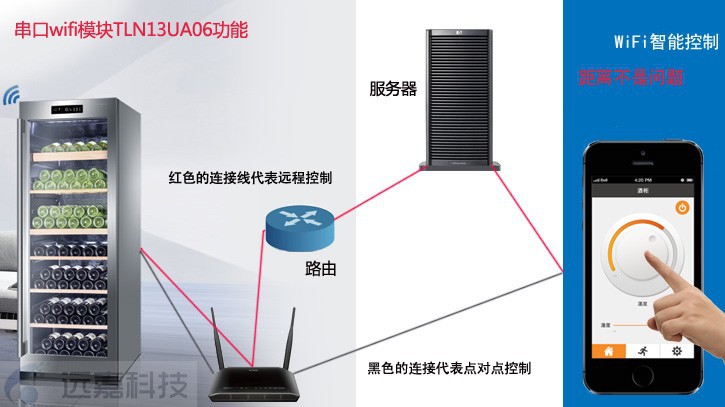

远程控制示意图
注意：一：串口wifi模块板载天线在空阔的环境下，传输距离是100m
二：加装外置天线，串口wifi模块在空阔的环境下，传输距离是300m
应用领域
产品规格书
|
|
项目 |
参数 |
|
无 |
无线标准 |
IEEE802.11b/g |
|
频率范围 |
2.412～2.484 GHz |
|
|
接收灵敏度 |
802.11b: - 82dBm @ 11Mbps（typical） |
|
|
数据速率 |
802.11b: 1,2,5.5,11 Mbps |
|
|
调制方式 |
DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64 |
|
|
输出功率 |
802.11b: 15±2 dBm（typical） |
|
|
天线接口 |
IPX/微带天线 |
|
|
硬 |
接口类型 |
UART |
|
接口速率 |
1200bps～115200bps |
|
|
工作电压 |
3.3±0.3 V |
|
|
功 耗 |
420mW（typical） |
|
|
工作湿度 |
5%～90% （无凝结） |
|
|
存储温度 |
-55～+125 ℃ |
|
|
工作温度 |
-20～70℃ |
|
|
外形尺寸 |
37mm×20mm |
|
|
软 |
网络类型 |
Infra/Ad-hoc |
|
认证方式 |
OPEN/WPA-PSK/WPA2-PSK |
|
|
加密方式 |
WEP64/WEP128/TKIP/CCMP（AES） |
|
|
工作模式 |
自动模式/命令模式 |
|
|
串口命令 |
AT+指令集 |
|
|
网络协议 |
TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP |
|
|
最大Socket连接 |
15 |
|
|
TCP连接 |
最大连接数：16 |
|
|
UDP连接 |
最大连接数：16 |
|
|
数据吞吐率 |
11Kbytes（TCP@115200bps） |
串口转Wi-Fi模块TLN13UA06 低功耗232转无线模块串口转Wi-Fi模块TLN13UA06 低功耗232转无线模块
